双转子锤式破碎机的构造

锤式破碎机结构类型很多，按回转轴的数目，可分为单转子锤式破碎机和双转子锤式破碎机两类。其中，双转子锤式破碎机两套转子串联使用，相当于两台锤式破碎机合二为一，合理的组合成一个整体。

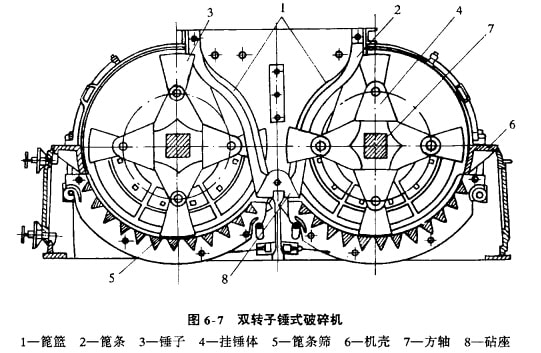

双转子锤式破碎机如图6-7所示。在机壳6内，平行安装有两个转子。转子由臂形的挂锤体4及铰接在其上的锤子3组成挂锤体安装在方轴7上。锤子是多排式排列，相邻的挂锤体互相交叉成十字形。两转子由单独的电动机带动作相向旋转。

破碎机的进料口设在机壳上方正中，进料门下面，在两转子中间设有弓形篦篮1，篦篮由一组互相平行的弓形篦条2组成。各排锤子可以自由通过篦条之间的间隙。篦篮底部有凸起成马鞍状砧座8。

料块由进料口喂入到弓形模篮后，落在弓形蓖条上的大块物料，受到从镑条间隙扫过的锤子冲击粉碎。预碎后落在砧座及两边转子下方的蓖条筛5上，连续受到锤子的冲击成为小块物料，最后经篦缝卸出。

双转子锤式破碎机由于分几个破碎区，同时具有两个带多排锤子的转子，所以粉碎度较大，可达40；生产能力相当于两台同规格单转子锤式破碎机。
